四通道局部放电测试仪

简介：
MOEORW-2040B 四通道局部放电测试仪（以下简称为局放仪）采用新技术实现的高性能数字化局放测量分析仪器。本产品为多信号通道、台式、TFT液晶显示，系统可靠，故障率低。除了可以用于高压电气设备的局部放电测量外，还拥有对变压器故障点精准定位的功能。
四通道局部放电测试仪是测量、分析电力设备绝缘性能的专用仪器。本系统采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量、定位及故障诊断。
本局放仪适用范围、检测方法、试验回路、技术性能参数等完全符合国际标准IEC 60270-2000、国家标准GB/T 7354-2003《局部放电测量》和DL/T 417-2006《电力设备局部放电现场测量导则》标准要求。

四通道局部放电测试仪引用标准
1.IEC 60270-2000 高电压试验技术部分放电测量
2.GB 1094.1-1996 电力变压器第1部分总则
3.GB 1094.3-2003 电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙
4.IEC 6067.11 干式变压器
5.IEC 60885-3-1988 电缆的电气试验方法第3部分:测量挤压电力电缆段局部放电的试验方法
6.GB 1207-2006 电磁式电压互感器
7.GB/T 12706.4-2008 挤包绝缘电力电缆及附件第4部分:额定电压电力电缆附件试验要求
8.GB/T 3048.12-2007 电线电缆电性能试验方法第12部分:局部放电试验
9.GB/T 16927.1-2011 高电压试验技术第1部分:一般定义及试验要求
10.GB/T 16927.2-1997 高电压试验技术第二部:测量系统
11.GB/T 16927.3-2010 高电压试验技术第3部分:现场试验的定义及要求
12.GB/T 16927.4-2014 高电压和大电流试验技术第4部分:试验电流和测量系统的定义和要求
13.GB/T 7354-2003 局部放电测量
14.GB 1208-2006 电流互感器
15.DL/T 417-2006 电力设备局部放电现场测量导则

四通道局部放电测试仪技术参数

技术特性
通道数	如意彩票独立4通道
采样速率	1M、5M、10M可选
采样精度	12bit
量程切换	-40dB，-20dB，0dB，20dB，40dB，60dB共6档
如意彩票测量频带	3dB 带宽 10kHz～1MHz
如意彩票数字滤波	如意彩票 10kHz～1MHz 任意选择
如意彩票程控滤波器分段	低端频率：10kHz，20kHz，40kHz，80kHz 如意彩票高端频率：100kHz，200kHz，300kHz，400kHz
本量程非线性误差	如意彩票 10%
测量范围	如意彩票 0.1pC~100,000pC
如意彩票灵敏度	0.1pC
如意彩票可测试品的电容量范围	如意彩票 6pF～250µF
试验电源频率范围	50～500Hz
显示
显示屏	如意彩票 12” TFT真彩色触摸液晶显示屏
如意彩票分辨率	如意彩票 1024×768
接口
如意彩票 USB	3路，可外接鼠标键盘，以及外接移动存储设备
电源模式	如意彩票 AC 220V；频率50Hz；功率300W
电信号接口	如意彩票 4路BNC接口，用于信号输入
光信号接口	4路，用于信号输入
如意彩票网口	如意彩票 1路
如意彩票接地钮	外部接地
通用说明	如意彩票
CPU	主频1.60GHz
如意彩票内存	如意彩票 2.0GB
如意彩票硬盘	128GB固态硬盘
系统	如意彩票 Windows Xp
工作环境	环境温度：-10～45℃ 相对湿度：≤95%
如意彩票尺寸	长×宽×高：474mm × 288mm × 370mm
如意彩票重量	15.8kg

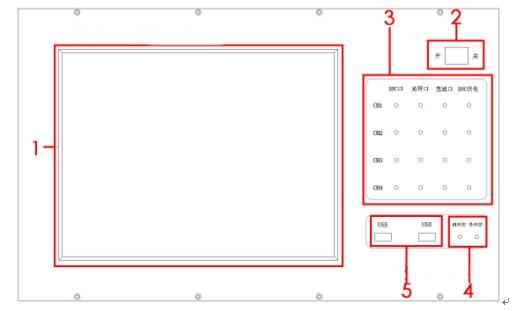

四通道局部放电测试仪面板介绍
四通道局部放电测试仪面板

序号	如意彩票名称	如意彩票说明
1	触摸屏	显示波形及各种测试数据
2	电源开关	如意彩票仪器主电源开关
3	如意彩票 4通道信号输入指示灯	局放不同传感器类型信号输入指示
4	内外同步指示灯	内外同步指示
如意彩票 5	如意彩票 USB接口	如意彩票可外接USB设备
