测量功能

如意彩票 测量范围

如意彩票 精度

分辨率

接地电阻
(R)

如意彩票 0.00Ω～30.00Ω

±2%rdg±5dgt (注1)

0.01Ω

30.0Ω～300.0Ω

±2%rdg±3dgt

0.1Ω

如意彩票 300Ω～3000Ω

±2%rdg±3dgt

1Ω

如意彩票 3.00kΩ～30.00kΩ

±2%rdg±3dgt

10Ω

土壤电阻率
(ρ)

如意彩票 0.00Ωm～99.99Ωm

ρ=2πaR (注2)

如意彩票 0.01Ωm

100.0Ωm～999.9Ωm

0.1Ωm

如意彩票 1000Ωm～9999Ωm

如意彩票 1Ωm

10.00kΩm～99.99kΩm

如意彩票 10Ωm

如意彩票 100.0kΩm～999.9kΩm

100Ωm

1000kΩm～9999kΩm

1kΩm

如意彩票 接地电压

如意彩票 AC 0.00～600V

如意彩票 ±2%rdg±3dgt

0.01V

功    能

二三四线测量接地电阻、土壤电阻率；
接地电压、交流电压测量

如意彩票 环境温度湿度

如意彩票 23℃±5℃，75%rh以下

电    源

DC 9V 6节LR14干电池连续待机100小时以上

干扰电压

＜20V（应避免）

如意彩票 干扰电流

如意彩票 ＜2A（应避免）

测R时电极间距

如意彩票 a＞5d

如意彩票 测ρ时电极间距

如意彩票 a＞20h

辅助接地电阻值

如意彩票 基准条件＜100Ω,工作条件＜5kΩ

量    程

如意彩票 接地电阻：0.00Ω～30.00kΩ

土壤电阻率：0.00Ωm～9999kΩm

如意彩票 接地电压：0.00V～600.0V

测量方式

精密4线、3线法测量、简易2线测量接地电阻

如意彩票 测量方法

接地电阻：额定电流变极法
土壤电阻率：四极法
接地电压：平均值整流(S-ES接口间）

如意彩票 测试频率

128Hz

短路测试电流

AC ＞20mA（正弦波）

开路测试电压

AC 28V max

电极间距范围

可设定1m～100m

换    档

接地电阻：0.00Ω～30.00kΩ全自动换档

土壤电阻率：0.00Ωm～9000kΩm全自动换档

如意彩票 背    光

如意彩票 可控灰白色背光，适合昏暗场所使用

显示模式

4位超大LCD显示，灰白色背光

测量指示

测量中LED闪烁

如意彩票 LCD尺寸

111mm×68mm

LCD显示域

108mm×65mm

仪表尺寸

长宽高：240mm×188mm×85mm

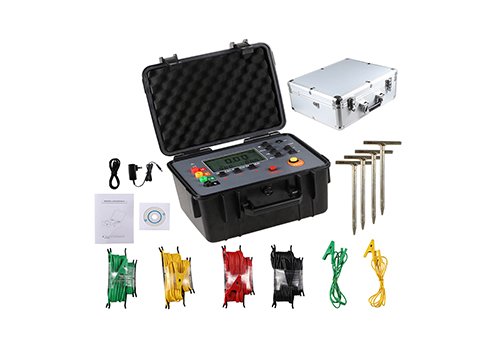

如意彩票 标准测试线

4条：红色15m，黑色15m，黄色10m，绿色10m各1条

如意彩票 简易测试线

2条：黄色1.5m，绿色1.5m各1条

如意彩票 辅助接地棒

如意彩票 4根

测量时间

如意彩票 对地电压：约3次/秒

接地电阻、土壤电阻率：约7秒/次

如意彩票 线路电压

如意彩票 AC600V以下测量(接地电压测量功能不能用于测量商用电)

数据存储

如意彩票 500组，“MEM”存储指示，显示“FULL”符号表示存储已满

数据查阅

查阅数据时“MR”符号指示

溢出显示

超量程溢出时“OL”符号指示

如意彩票 报警功能

测量值超过报警设定值时发出报警提示

电池电压

电池电压低符号显示

如意彩票 自动关机

如意彩票 “APO”指示，开机15分钟后自动关机

如意彩票 功    耗

如意彩票 待机: 约40mA(背光关闭)

如意彩票 开机开背光：约43mA

测量：约75mA(背光关闭)

质    量

仪表： 1280g(含电池)

测试线：1300g

辅助接地棒： 720g(4根)

工作温湿度

如意彩票 -10℃～40℃；80%rh以下

如意彩票 存放温湿度

如意彩票 -20℃～60℃；70%rh以下

过载保护

如意彩票 测量接地电阻：H-E、S-ES各端口间AC 280V/3秒

绝缘电阻

20MΩ以上(电路与外壳之间500V)

耐    压

AC 3700V/rms(电路与外壳之间)

如意彩票 电磁特性

如意彩票 IEC61326(EMC)

适合安规

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)；
IEC61010-031；
IEC61557-1(接地电阻)；
IEC61557-5(土壤电阻率)；
JJG 366-2004。
