0.1Hz程控超低频高压发生器选型

如意彩票来源：12300321.com 更新时间：2020-05-12

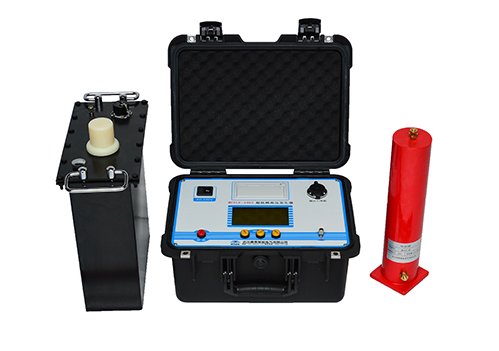

0.1Hz程控超低频高压发生器选型简介
武汉摩恩提供0.1Hz程控超低频高压发生器厂家价格、0.1Hz程控超低频高压发生器厂家报价，产品选型，技术支持，0.1Hz程控超低频高压发生器采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告
0.1Hz程控超低频高压发生器选型

型号	如意彩票额定电压	如意彩票带载能力	电源保险管	产品结构、重量
30/1.1	30kV （峰值）	0.1Hz,≤1.1µF	10A	控制器：4㎏如意彩票升压器：25㎏
		如意彩票 0.05Hz,≤2.2µF
		如意彩票 0.02Hz,≤5.5µF
如意彩票 40/1.1	40kV （峰值	0.1Hz,≤1.1µF	10A	控制器：4㎏升压器：25㎏
		0.05Hz,≤2.2µF
		如意彩票 0.02Hz,≤5.5µF
如意彩票 50/1.1	50kV 如意彩票（峰值）	如意彩票 0.1Hz,≤1.1µF	15A	控制器：4㎏升压器：35㎏
		0.05Hz,≤2.2µF
		如意彩票 0.02Hz,≤5.5µF
如意彩票 60/1.1	60kV （峰值）	如意彩票 0.1Hz,≤1.1µF	20A	控制器：4㎏升压器：45㎏
		如意彩票 0.05Hz,≤2.2µF
		如意彩票 0.02Hz,≤5.5µF
80/1.1	80kV 如意彩票（峰值）	0.1Hz,≤1.1µF	20A	控制器：4㎏升压器：50㎏
		如意彩票 0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
100/1.1	100kV 如意彩票（峰值）	0.1Hz,≤1.1µF	20A	控制器：4㎏升压器：55㎏
		0.05Hz,≤2.2µF
		如意彩票 0.02Hz,≤5.5µF

0.1Hz程控超低频高压发生器选型选型
根据被试对向选择适当规格的产品。
使用时，试品电容量不得超过仪器的额定电容量。试品电容量过小，会影响输出波形。若小于0.05µF，仪器将不能正常输出,此时可并联0.05 µF的电容器（由本公司提供）辅助输出。下面是一些设备的电容量，供用户参考。

不同发电机的单相对地电容量

如意彩票	火电			如意彩票水电
发电机容量如意彩票（MW）	如意彩票 200	300	600	如意彩票 85	125-150	300	如意彩票 400
单相对地电容如意彩票（µF）	0.2-0.25	0.18-0.26	0.31-0.34	0.69	1.8-1.9	如意彩票 1.7-2.5	如意彩票 2.0-2.5

交联聚乙烯绝缘单芯电力电缆的电容量(µF/km)

截面
电积容 mm2
µF/Km

电压kV

如意彩票 25

如意彩票 50

如意彩票 120

如意彩票 150

185

240

270

0.15

0.17

0.18

0.19

0.21

如意彩票 0.24

0.26

0.28

0.32

0.38

如意彩票 -

0.11

如意彩票 0.12

0.13

如意彩票 0.14

0.15

如意彩票 0.16

如意彩票 0.17

如意彩票 0.19

0.1Hz程控超低频高压发生器选型超低频绝缘耐压试验原理
超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。

0.1Hz程控超低频高压发生器简介及特性

本产品接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：
1.电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。
2.具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。
3.具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。
4.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。
5.由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
